生瓷带是一种将低温烧结陶瓷粉制成厚度***而且致密的带子，常被应用于制作电路基板材料。生瓷带上可利用激光打孔、微孔注浆、精密导体浆料印刷等工艺制出所需要的电路图形。它也可以将多个无源元件埋入其中，然后叠压在一起，在900℃烧结，制成三维电路网络的无源集成组件，或内置无源元件的三维电路基板。这种技术通常又成为：LTCC（Low Temperatrue Co-fired Ceramic）即低温共烧陶瓷技术。

        生瓷带作为工业领域的电路基板重要材料，表面缺陷检测对于确保产品质量和可靠性至关重要，因为这些缺陷可能会对后续的电路制造和性能产生重大影响。以下是一些生瓷带表面缺陷检测的重要性的具体体现：

1. 提高产品质量：通过检测和识别生瓷带表面的缺陷，可以及时发现并纠正问题，从而提高产品的质量和一致性。

2. 减少废品率：及早检测到缺陷可以避免将有缺陷的生瓷带用于后续制造过程，从而减少废品率和成本浪费。

3. ***电路性能：生瓷带表面的缺陷可能会导致电路短路、断路或其他电气问题，通过检测可以确保生瓷带的表面质量，从而***电路的正常性能。

4. 提高生产效率：及时检测和修复缺陷可以减少生产过程中的停机时间和返工，提高生产效率。

5. 满足客户需求：高质量的产品是满足客户需求和赢得市场竞争的关键，通过缺陷检测可以确保产品符合客户的质量要求。

总的来说，生瓷带表面缺陷检测是生瓷带制造过程中不可或缺的环节，它有助于确保产品质量、提高生产效率，并满足客户对高质量电路基板的需求。
      为了满足生瓷带的生产工艺要求，霍克视觉特推出“生瓷带表面缺陷在线检测系统”，凭借***的视觉成像技术、定制化打光方案以及人工智能算法，具备在线检测和强大的数据处理能力，能够做到自动识别和判断适应生瓷带表面的缺陷信息！

生瓷带生产过程中表面会出现：凹坑，波纹，裂纹，针眼，异物，凸点，黑点等缺陷，视觉成像复杂，检测精度要求高，缺陷分类准确，同时要兼容：各色材料，如：白色，灰色，绿色，棕色等。

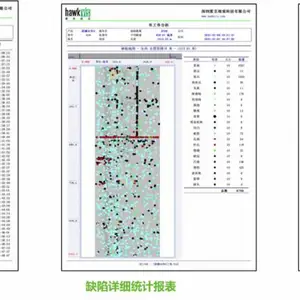

      霍克视觉检测系统通过高精度、高分辨率的相机及光学、图像处理技术，对石英坩埚缺陷进行精细化检测和控制，确保产品质量的一致性和可靠性。在线显示材料表面缺陷信息（包含坐标、面积、尺寸、灰度等），并生成产品报表。通过建立反馈机制，助力企业及时调整生产工艺，不断地改进产品质量，逐步满足市场需求和客户反馈，形成可持续的良性工艺改善循环。
